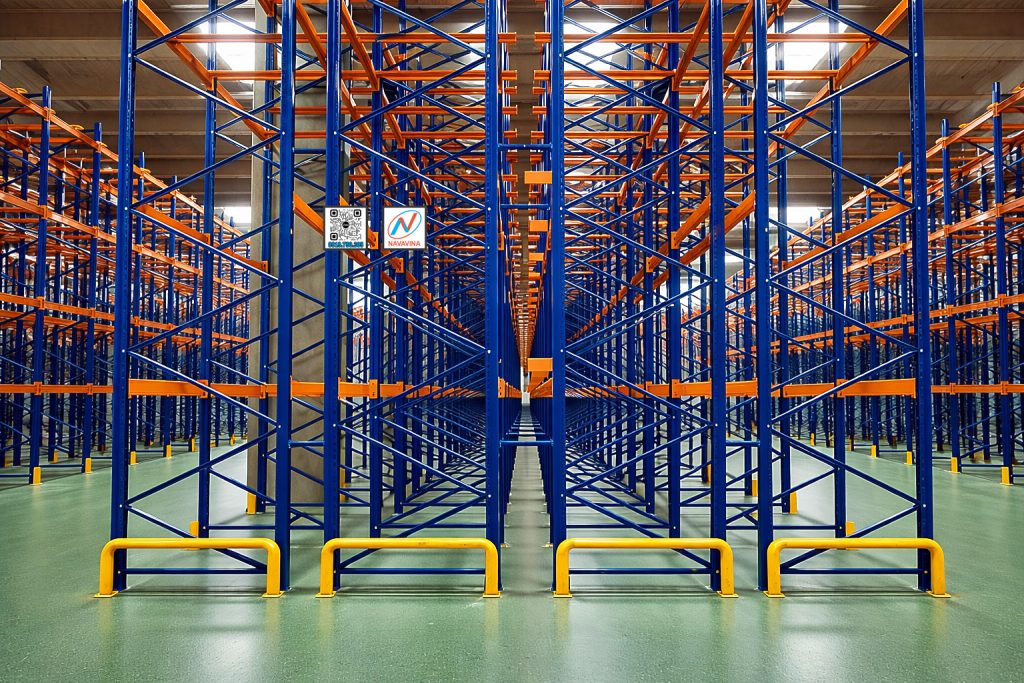

Kệ Double Deep Kho Lạnh – Tăng Mật Độ Pallet, Giảm Lối Đi

Kệ Double Deep Kho Lạnh – Khi Mỗi Mét Khối Không Gian Đều Có Chi Phí

Trong kho thông thường, một lối đi rộng hơn đôi khi chỉ làm giảm vài vị trí pallet. Trong kho lạnh, phần không gian đó còn phải được làm lạnh liên tục trong suốt thời gian vận hành. Đây là lý do bài toán lựa chọn hệ kệ cho kho lạnh không thể chỉ dừng ở câu hỏi “kệ chứa được bao nhiêu pallet?”.

Kệ Double Deep kho lạnh là một phương án đáng cân nhắc khi doanh nghiệp muốn tăng mật độ pallet so với Selective nhưng vẫn cần khả năng truy xuất linh hoạt hơn những hệ thống lưu trữ sâu như Drive-In. Hai pallet được bố trí nối tiếp theo chiều sâu, nhờ đó giảm số lượng lối đi xe nâng và dành tỷ lệ diện tích lớn hơn cho hàng hóa.

Tuy nhiên, kho lạnh có những điều kiện rất khác kho thường: nhiệt độ thấp, độ ẩm, hiện tượng ngưng tụ, yêu cầu luân chuyển hàng theo lô, hạn sử dụng, luồng khí lạnh và chi phí vận hành hệ thống lạnh. Vì vậy, một thiết kế Double Deep tốt không đơn giản là đưa cấu hình của kho thường vào phòng lạnh.

Giá trị của Double Deep trong kho lạnh nằm ở phần không gian không còn bị lãng phí

Một hệ Selective cần lối đi để xe nâng tiếp cận trực tiếp từng pallet. Đây là lợi thế lớn về selectivity, nhưng khi số lượng dãy tăng lên, diện tích dành cho aisle cũng tăng theo.

Double Deep thay đổi bài toán bằng cách bố trí pallet sâu hai lớp. Theo thông số Navavina đang công bố, hệ thống có thể tăng mật độ lưu trữ khoảng 30–50% so với Selective, tùy mặt bằng và cấu hình thực tế. Điều này đặc biệt có ý nghĩa trong kho lạnh vì giảm diện tích lối đi không chỉ giúp tăng sức chứa mà còn cải thiện hiệu quả khai thác không gian đã đầu tư cách nhiệt và làm lạnh.

Ví dụ, nếu doanh nghiệp đang có một kho lạnh gần đầy, phương án đầu tiên không nhất thiết phải là mở rộng phòng lạnh. Cần kiểm tra trước xem phần diện tích hiện hữu đang được phân bổ bao nhiêu cho pallet và bao nhiêu cho lối đi. Nếu tỷ lệ aisle lớn, thay đổi cấu hình lưu trữ có thể tạo thêm sức chứa mà không phải tăng diện tích xây dựng.

Đây là góc nhìn quan trọng: đừng chỉ tính số pallet/m², hãy tính giá trị của mỗi m³ không gian lạnh mà doanh nghiệp đang trả tiền để duy trì.

Double Deep nằm ở đâu giữa Selective và Drive-In trong kho lạnh?

Có thể hình dung ba hệ thống theo một dải từ khả năng truy xuất cao đến mật độ cao.

Điểm đáng chú ý của Double Deep là xe nâng không phải chạy sâu vào trong lane kệ như Drive-In. Xe vẫn thao tác từ aisle nhưng cần thiết bị có khả năng tiếp cận pallet phía sau. Đây là lợi thế đáng cân nhắc trong môi trường nhiệt độ thấp, nơi việc giảm thao tác phức tạp và hạn chế va chạm với kết cấu kệ có thể mang lại giá trị vận hành.

Nếu mục tiêu của kho là mật độ cực cao và có rất ít SKU, kệ Drive-In kho lạnh có thể phù hợp hơn. Ngược lại, nếu doanh nghiệp vẫn muốn giữ sự cân bằng giữa mật độ và khả năng lựa chọn pallet, Double Deep là phương án nên được đưa vào bản vẽ so sánh. Navavina cũng xác định Drive-In là hệ mật độ cao đặc biệt phù hợp với kho lạnh có hàng đồng nhất và số lượng lớn.

Không phải kho đông lạnh nào cũng nên dùng Double Deep

Nhiệt độ thấp không phải tiêu chí đủ để lựa chọn Double Deep. Hai kho cùng vận hành ở -20°C có thể cần hai hệ kệ hoàn toàn khác nhau vì cấu trúc hàng hóa khác nhau.

Giả sử kho A có 100 SKU, mỗi SKU thường duy trì 10–20 pallet. Khả năng ghép hai pallet cùng SKU vào vị trí trước–sau tương đối thuận lợi. Trong khi kho B có 1.000 SKU nhưng mỗi mã chỉ duy trì một hoặc hai pallet, việc sử dụng Double Deep trên toàn kho có thể tạo nhiều tình huống pallet phía ngoài chặn pallet cần lấy phía trong.

Vì vậy, dữ liệu nên kiểm tra trước khi chọn hệ kệ không phải chỉ là nhiệt độ kho mà gồm số SKU, pallet/SKU, batch, vòng quay hàng, hạn sử dụng và tần suất xuất nhập.

Một nguyên tắc thực tế có thể ghi nhớ là: Càng nhiều pallet trên mỗi SKU, Double Deep càng dễ tổ chức. Càng nhiều SKU nhưng ít pallet/SKU, lợi thế của Selective càng rõ.

Hạn sử dụng mới là bài toán khó của Double Deep trong kho thực phẩm đông lạnh

Kho lạnh thường lưu trữ thực phẩm, nguyên liệu, thủy sản, thịt, đồ uống hoặc sản phẩm có yêu cầu kiểm soát batch và hạn sử dụng. Khi đó, tăng mật độ không thể đánh đổi bằng việc làm rối nguyên tắc xuất hàng.

Double Deep có pallet phía sau bị pallet phía trước che chắn. Vì vậy, nếu hai pallet thuộc hai batch có hạn sử dụng khác nhau và được ghép không hợp lý, doanh nghiệp có thể phải đảo pallet để lấy đúng lô cần xuất. Việc này làm tăng thời gian xe nâng hoạt động trong kho và giảm lợi ích mà hệ thống mật độ cao mang lại.

Một cách tổ chức tốt hơn là ưu tiên ghép pallet cùng SKU, cùng batch hoặc có lịch xuất tương thích. Với doanh nghiệp quản lý FEFO, WMS cần biết chính xác vị trí trước–sau để tránh phân bổ một pallet sắp hết hạn vào vị trí bị chặn bởi pallet có hạn sử dụng dài hơn.

Do đó, Double Deep có thể dùng cho hàng có hạn sử dụng, nhưng cách phân bổ vị trí phải được quản lý chặt hơn Selective. Nếu yêu cầu FIFO/FEFO tuyệt đối và luồng hàng rất lớn, doanh nghiệp nên so sánh thêm Pallet Flow, Drive-Through hoặc Radio Shuttle theo từng khu vực chức năng.

Kho lạnh không chỉ cần mật độ cao, mà còn cần luồng khí lạnh hợp lý

Một sai lầm dễ gặp là cố đưa số lượng pallet lên mức tối đa trên bản vẽ mà không xem xét cách không khí lạnh lưu thông quanh hàng hóa.

Dàn lạnh cần phân phối khí đến các khu vực trong phòng. Nếu hàng được xếp quá sát, khoảng hở không phù hợp hoặc layout tạo những vùng cản trở lưu thông, nhiệt độ trong kho có thể không đồng đều. Đây là vấn đề đặc biệt quan trọng với kho đông lạnh và các sản phẩm nhạy cảm với nhiệt độ.

Vì vậy, khi thiết kế kệ Double Deep kho lạnh, khoảng cách giữa pallet, khoảng hở phía trên hàng, khoảng cách với tường, trần và thiết bị lạnh không nên được xác định chỉ với mục tiêu “nhét thêm pallet”. Cấu hình cuối cùng cần đồng bộ với thiết kế hệ thống lạnh và yêu cầu bảo quản thực tế của sản phẩm.

Đừng để dàn lạnh và kệ được thiết kế thành hai hệ thống độc lập

Ở dự án kho lạnh mới, hệ thống lạnh và hệ kệ nên được xem xét cùng nhau ngay từ giai đoạn layout. Nếu vị trí dàn lạnh, hướng thổi, cột nhà, cửa kho và kệ được thiết kế riêng rẽ rồi mới ghép lại, khả năng phải điều chỉnh sau đó sẽ cao hơn.

Một layout tốt cần đặt đồng thời các lớp thông tin: vùng đặt dàn lạnh, hướng luồng khí, dãy kệ, aisle xe nâng, staging, cửa xuất nhập, cột nhà, khu vực kỹ thuật và khoảng không cần thiết cho vận hành.

Đây cũng là lý do bài toán kệ kho lạnh cần được nhìn ở cấp độ hệ thống thay vì chỉ chọn một mẫu kệ. Nội dung hiện có của Navavina cũng phân loại Double Deep là phương án phù hợp khi muốn tăng sức chứa hơn Selective nhưng vẫn giữ một mức linh hoạt nhất định trong truy xuất pallet.

Nhiệt độ thấp ảnh hưởng thế nào đến kết cấu kệ?

Kho lạnh đặt hệ kệ trong môi trường làm việc khác kho nhiệt độ thường. Ngoài tải trọng pallet, thiết kế cần xét đến điều kiện nhiệt độ, độ ẩm, ngưng tụ và đặc tính vật liệu/bề mặt bảo vệ phù hợp với môi trường sử dụng.

Theo thông tin hiện tại trên trang sản phẩm Double Deep của Navavina, cấu hình dành cho kho lạnh có thể sử dụng thép mạ kẽm hoặc lớp phủ phù hợp với môi trường ẩm, nhiệt độ thấp; Navavina công bố giải pháp có tính đến điều kiện làm việc xuống khoảng -30°C đối với cấu hình liên quan. Thông số cụ thể vẫn cần được xác định theo dự án thực tế.

Điểm quan trọng là doanh nghiệp không nên chọn vật liệu chỉ dựa trên câu hỏi “sơn dày bao nhiêu”. Cần xem toàn bộ môi trường vận hành: nhiệt độ thiết kế, mức độ ngưng tụ, chu kỳ đóng/mở cửa, vệ sinh kho và nguy cơ ăn mòn tại từng khu vực.

Một chi tiết thường bị xem nhẹ: chân kệ và nền kho lạnh

Toàn bộ tải trọng của pallet và hệ kệ cuối cùng đều truyền xuống nền thông qua chân cột. Trong kho lạnh, nền còn là một phần của kết cấu cách nhiệt và có thể liên quan đến nhiều lớp vật liệu khác nhau.

Vì vậy, vị trí khoan neo, loại bulong, chiều sâu neo và điều kiện nền cần được kiểm tra trước khi thi công. Không nên mặc định cách neo kệ trong kho thường có thể áp dụng nguyên trạng cho mọi nền kho lạnh.

Đối với dự án cải tạo, đây càng là vấn đề cần khảo sát kỹ vì doanh nghiệp có thể không còn đầy đủ hồ sơ cấu tạo nền ban đầu.

Xe nâng Double Deep trong kho lạnh: bài toán không chỉ là “càng có vươn tới không?”

• Double Deep yêu cầu xe nâng tiếp cận được pallet nằm ở vị trí sâu thứ hai. Theo thông số hiện tại của Navavina, hệ thống thường cần reach truck có cơ cấu lấy sâu phù hợp.
• Nhưng trong kho lạnh, cần kiểm tra nhiều hơn chiều dài càng. Xe nâng phải đáp ứng chiều cao nâng, tải trọng còn lại tại độ cao làm việc, bán kính quay và khả năng vận hành trong môi trường nhiệt độ thấp. Cabin, pin, hệ thống điện và các bộ phận liên quan cũng cần phù hợp điều kiện vận hành của kho.
• Nếu doanh nghiệp đang có sẵn đội xe nâng, thông số thiết bị nên được gửi cho đơn vị thiết kế trước khi chốt layout, không phải sau khi kệ đã sản xuất.
• Một layout tạo thêm 100 vị trí pallet nhưng buộc doanh nghiệp thay toàn bộ đội xe nâng có thể dẫn đến bài toán đầu tư hoàn toàn khác.

Double Deep có thể giúp giảm số aisle, nhưng aisle còn lại phải làm việc hiệu quả hơn

Khi giảm số lượng lối đi, lưu lượng xe nâng sẽ tập trung hơn vào những aisle còn lại. Điều đó có nghĩa thiết kế giao thông trong kho càng quan trọng.

Cần xem xét điểm giao nhau giữa các aisle, khu vực quay đầu, staging, cửa kho và tuyến di chuyển từ vị trí pallet đến khu xuất hàng. Nếu nhiều xe cùng hoạt động trong một vùng hẹp, lợi ích tăng mật độ có thể bị giảm bởi thời gian chờ và xung đột giao thông.

Đối với kho có throughput cao, doanh nghiệp nên mô phỏng ít nhất ba tình huống: giờ nhập hàng cao điểm, giờ xuất hàng cao điểm và thời điểm nhập – xuất đồng thời. Một layout đẹp khi kho đứng yên chưa chắc là layout tốt khi 4–5 xe nâng cùng hoạt động.

Double Deep hay Radio Shuttle cho kho lạnh?

• Đây là phép so sánh đáng làm khi chi phí không gian lạnh cao.
• Double Deep có mức đầu tư và độ phức tạp thấp hơn hệ thống có shuttle, nhưng chỉ lưu hai pallet theo chiều sâu và vẫn phụ thuộc vào xe nâng để thao tác từng pallet. Radio Shuttle đưa pallet sâu vào lane bằng xe con thoi, cho phép tăng mạnh chiều sâu lưu trữ và giảm nhu cầu xe nâng đi sâu vào hệ thống.
• Navavina hiện công bố kệ Radio Shuttle có thể vận hành trong dải nhiệt độ khoảng -30°C đến +40°C, chiều sâu lưu trữ có thể đạt 20–30 pallet/làn trong cấu hình phù hợp và hỗ trợ cả FIFO hoặc LIFO.
• Vì vậy, lựa chọn không nên được hiểu đơn giản là “Radio Shuttle tốt hơn Double Deep”. Nếu kho có quy mô vừa, độ sâu nhà kho hạn chế và số pallet/SKU chưa đủ lớn, Double Deep có thể kinh tế hơn. Khi số pallet/SKU rất lớn, mật độ là ưu tiên hàng đầu và throughput đủ cao, Radio Shuttle trở thành phương án đáng đưa vào phân tích đầu tư.

Khi nào nên dùng Drive-In thay cho Double Deep?

Nếu kho đông lạnh chỉ có một số ít SKU nhưng mỗi SKU chiếm hàng chục hoặc hàng trăm pallet, lưu hai pallet sâu có thể vẫn chưa khai thác hết tiềm năng mặt bằng. Khi đó kệ Drive-In cho phép hình thành các lane sâu nhiều pallet và giảm mạnh số lượng lối đi.

Đổi lại, Drive-In giảm khả năng tiếp cận từng pallet và xe nâng phải đi vào bên trong kết cấu. Vì vậy, nó phù hợp hơn với hàng đồng nhất, lưu theo lô và có kỷ luật SKU tốt.

Có thể hiểu nhanh như sau:

• Nhiều SKU, cần truy cập trực tiếp → Selective.
• SKU trung bình, muốn tăng mật độ nhưng vẫn cần linh hoạt → Double Deep.
• Ít SKU, rất nhiều pallet/SKU → Drive-In.
• Ít SKU, mật độ và tự động hóa cao, throughput lớn → Radio Shuttle.
• Đây chỉ là logic lựa chọn ban đầu; quyết định cuối cùng vẫn cần dựa trên layout và dữ liệu hàng thực tế.

Một kho lạnh tốt thường không chỉ sử dụng một loại kệ

Thay vì hỏi “loại kệ nào tốt nhất cho kho lạnh?”, cách thiết kế hiệu quả hơn là chia kho thành các zone theo đặc tính hàng hóa.

Ví dụ, khu hàng có nhiều SKU và xuất nhanh có thể dùng Selective. Khu hàng ổn định, nhiều pallet cùng SKU có thể chuyển sang Double Deep. Hàng đồng nhất theo lô lớn có thể sử dụng Drive-In, trong khi khu cần mật độ rất cao và sản lượng lớn có thể cân nhắc Radio Shuttle.

Cách kết hợp này giúp doanh nghiệp tránh hai cực: hoặc sử dụng Selective cho toàn kho và mất quá nhiều diện tích lối đi, hoặc cố sử dụng hệ mật độ cao cho những SKU không phù hợp.

Đây cũng là cách tiếp cận phù hợp với nhóm kệ chứa hàng công nghiệp: chọn hệ thống theo đặc tính lưu trữ và vận hành thay vì cố dùng một cấu hình cho mọi loại hàng.

Bài toán kinh tế của Double Deep kho lạnh nên tính thế nào?

Đừng chỉ lấy giá kệ Double Deep – giá kệ Selective để quyết định.

Một phân tích đầy đủ hơn nên xem xét:

Khi nào kệ Double Deep kho lạnh là lựa chọn đáng đầu tư?

Double Deep đáng được ưu tiên phân tích khi kho lạnh đang thiếu sức chứa nhưng doanh nghiệp chưa muốn mở rộng diện tích; số lượng SKU ở mức vừa phải; nhiều SKU có từ hai pallet trở lên; hàng có thể tổ chức theo batch hợp lý; xe nâng có khả năng lấy sâu và doanh nghiệp muốn tăng mật độ nhưng chưa cần đi đến Drive-In hoặc Radio Shuttle.

Ngược lại, nếu kho có rất nhiều SKU, mỗi SKU chỉ một pallet và yêu cầu truy cập trực tiếp liên tục, kệ Selective có thể hợp lý hơn. Nếu kho chỉ có vài SKU nhưng số lượng pallet cực lớn, Drive-In hoặc Radio Shuttle nên được đưa vào cùng một bản vẽ so sánh.

Navavina thiết kế Double Deep cho kho lạnh nên bắt đầu từ đâu?

Một dự án tốt nên bắt đầu bằng dữ liệu thay vì bắt đầu bằng kích thước kệ. Các thông tin quan trọng gồm kích thước và tải trọng pallet, tổng số pallet, SKU, pallet/SKU, batch, hạn sử dụng, nhiệt độ vận hành, kích thước phòng lạnh, vị trí dàn lạnh, thông số xe nâng và sản lượng pallet nhập – xuất theo ngày.

Từ đó mới đi đến trình tự:

Phân tích hàng hóa → xác định zone → mô phỏng Selective/Double Deep → kiểm tra luồng khí và thiết bị lạnh → kiểm tra xe nâng → tính vị trí pallet hữu dụng → thiết kế kết cấu → bóc tách chi phí.

Thông số sản phẩm và cấu tạo hệ thống có thể xem thêm tại Kệ Double Deep Navavina. Trang hiện tại của Navavina công bố cấu hình Double Deep lưu hai pallet sâu mỗi bên, chiều cao có thể lên đến khoảng 12,5 m và mức tăng mật độ 30–50% so với Selective trong điều kiện phù hợp; thông số cuối cùng vẫn được xác định theo từng dự án.

Kết luận

Kệ Double Deep kho lạnh không đơn thuần là giải pháp đặt hai pallet sâu để chứa được nhiều hàng hơn. Giá trị thực sự của hệ thống nằm ở việc giảm diện tích lối đi và khai thác tốt hơn không gian lạnh vốn có chi phí đầu tư, cách nhiệt và vận hành cao.

Nhưng mật độ chỉ có giá trị khi các vị trí pallet thực sự sử dụng được. Một thiết kế hiệu quả phải đồng thời giải quyết SKU, batch, hạn sử dụng, luồng khí lạnh, khoảng hở, vật liệu, nền kho, xe nâng và lưu lượng xuất nhập. Nếu bỏ qua những yếu tố này để chạy theo số pallet tối đa trên bản vẽ, doanh nghiệp có thể tăng sức chứa lý thuyết nhưng lại làm vận hành phức tạp hơn.

Với kho lạnh đang đứng giữa Selective và các hệ mật độ cao, Double Deep là phương án rất đáng đưa vào mô phỏng. Cách quyết định tốt nhất không phải hỏi hệ nào “tốt nhất”, mà là dựng các phương án trên cùng mặt bằng, cùng dữ liệu pallet và cùng yêu cầu vận hành để xác định hệ nào tạo ra chi phí thấp nhất trên mỗi vị trí pallet hữu dụng trong dài hạn.
